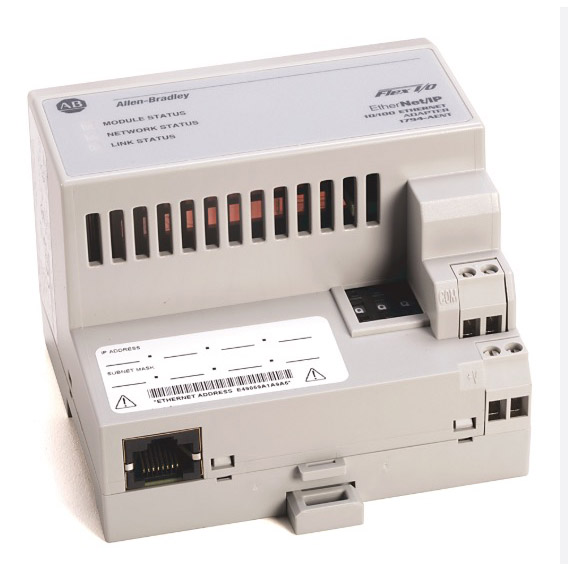

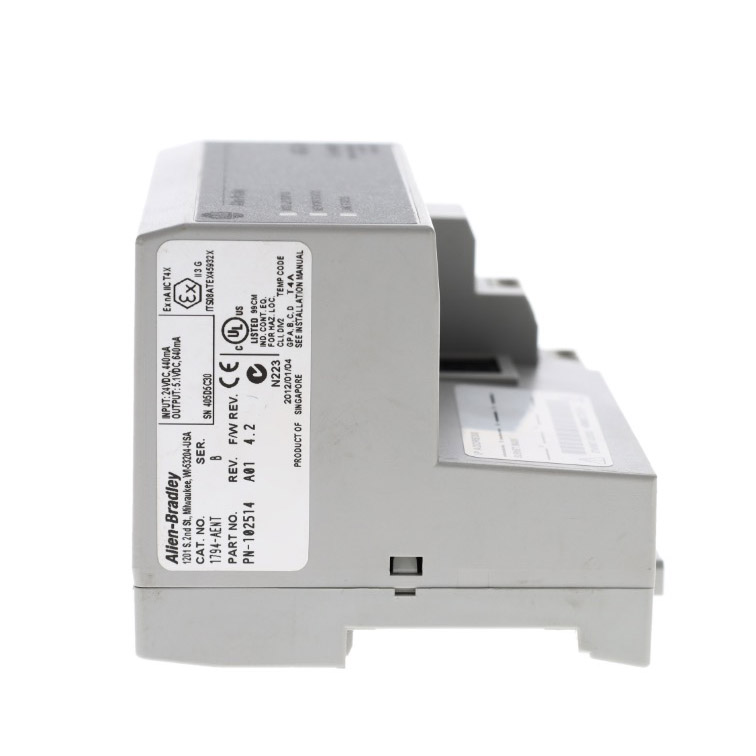

อัลเลน แบรดลีย์ 1794-AENT

Rayon Automation ในฐานะซัพพลายเออร์ของ Allen Bradley 1794-AENT คือโมดูลอะแดปเตอร์การสื่อสารหลักของซีรีส์ Flex I/O ทำหน้าที่เป็นเกตเวย์ระหว่างเครือข่าย EtherNet/IP และโมดูล Flex I/O โดยจะแปลงคำสั่งของอีเทอร์เน็ตอุตสาหกรรมให้เป็นข้อมูลพื้นฐานและขับเคลื่อนโมดูล I/O ต่างๆ ที่ส่วนหลัง กรุณาอย่าลังเลที่จะสอบถามข้อมูลเพิ่มเติม

ส่งคำถาม

รายละเอียดสินค้า

Allen Bradley 1794-AENT จาก Rayon Automation ได้ผ่านมาตรฐานการรับรอง CE ในฐานะโมดูลแรกของชั้นวาง Flex I/O มีหน้าที่รับผิดชอบในการจัดสรรที่อยู่สำหรับโมดูล I/O สูงสุด 8 โมดูลทางด้านขวา กำหนดเวลาการสื่อสารข้อมูล และรายงานสถานะของโมดูลไปยังคอนโทรลเลอร์ เรามีบริการก่อนการขายและหลังการขายที่ยอดเยี่ยม โปรดอย่าลังเลที่จะทำการซื้อของคุณ

สถาปัตยกรรมฮาร์ดแวร์หลักและกลไกการสื่อสารเครือข่ายความเร็วสูง

อินเทอร์เฟซอีเทอร์เน็ตอุตสาหกรรมแบบปรับได้
Allen Bradley 1794-AENT มาพร้อมกับอินเทอร์เฟซทางกายภาพ RJ45 มาตรฐาน ซึ่งรองรับอัตราการสื่อสารแบบปรับได้ที่ 10/100 Mbps เมื่อใช้ร่วมกับโหมด Full-Duplex จะสามารถเพิ่มปริมาณงานข้อมูลของแบ็คเพลนได้อย่างมาก กำจัดการชนกันของเครือข่าย และบรรลุการตอบสนองการรีเฟรช I/O ระดับไมโครวินาที
การสนับสนุนการส่งข้อความที่ชัดเจนและโดยปริยาย
รองรับโปรโตคอล EtherNet/IP แบบเนทีฟ ด้วยการส่งข้อความโดยนัย ข้อมูลการสำรวจการควบคุมตามเวลาจริงตามที่กำหนดจะได้รับการจัดการในขณะที่รับข้อความที่ชัดเจนที่ไม่เป็นระยะ (การส่งข้อความที่ชัดเจน) ที่ส่งโดย CPU หลัก ซึ่งเหมาะสำหรับการกำหนดค่าพารามิเตอร์ออนไลน์และการวินิจฉัยแบบไดนามิก
โครงสร้างทางกายภาพแบบ snap-on ขนาดกะทัดรัด
โดยผสานรวมชิปการจัดการพลังงานแบ็คเพลนที่มีประสิทธิภาพ ซึ่งสามารถติดตั้งบนรางมาตรฐาน เช่น ฐานเทอร์มินัล 1794-TB3 หรือ 1794-TB3S โดยให้แหล่งจ่ายไฟแบบลอจิคัลที่เสถียรสำหรับการ์ด FLEX I/O ทั้งชุดที่ติดตั้งทางด้านขวา

พารามิเตอร์

พารามิเตอร์	ข้อมูลจำเพาะ
หมายเลขรุ่น	อัลเลน แบรดลีย์ 1794-AENT
ประเภทโมดูล	อะแด็ปเตอร์การสื่อสาร EtherNet/IP
ระบบที่เข้ากันได้	คอนโทรลเลอร์ Logix5000 (ControlLogix, CompactLogix ฯลฯ)
รองรับโมดูล I/O สูงสุด	โมดูล Flex I/O สูงสุด 8 โมดูล
โปรโตคอลการสื่อสาร	EtherNet/IP (CIP - โปรโตคอลอุตสาหกรรมทั่วไป)
อัตราอีเธอร์เน็ต	ปรับได้ 10/100 Mbps
อินเทอร์เฟซทางกายภาพ	RJ45 (8 พิน) (AENTR มีอินเทอร์เฟซ RJ45 2 อัน)
โทโพโลยีที่รองรับ	ดาว ต้นไม้ เส้นตรง (ต้องใช้สวิตช์/ETAP); AENTR รองรับวงแหวนระดับอุปกรณ์ (DLR)
การเชื่อมต่อ CIP สูงสุด	สูงถึง 64
RPI (ขอช่วงแพ็คเก็ต)	เร็วที่สุด 1 มิลลิวินาที
การใช้กระแสไฟแบ็คเพลน (5V DC)	350 มิลลิแอมป์
การใช้กระแสไฟแบ็คเพลน (24V DC)	10 มิลลิแอมป์
ความจุเอาต์พุตของแบ็คเพลนพาวเวอร์ซัพพลาย	สูงสุด 1.5A (5V DC)
การใช้พลังงานสูงสุด	ประมาณ 4.5W
กระแสไฟกระชาก (สูงสุด)	5A (นาน 10ms)
ขนาด (สูง x กว้าง x ลึก)	94 มม. x 94 มม. x 69.5 มม. (3.7 นิ้ว x 3.7 นิ้ว x 2.7 นิ้ว)
น้ำหนัก	ประมาณ 0.21 กก. (0.47 ปอนด์) (ไม่รวมฐาน)
ไฟแสดงสถานะ	2: สถานะเครือข่าย (NS) และสถานะโมดูล (MS)

สถาปัตยกรรมทั่วไป

1. Allen Bradley 1794-AENT เหมาะสำหรับการติดตั้งในตู้ควบคุมระยะไกลซึ่งอยู่ห่างจากห้องควบคุมหลักแต่ใกล้กับอุปกรณ์ภาคสนาม เช่น ห้องปั๊ม สถานีย่อยสายสายพานลำเลียง เป็นต้น
2. สามารถสื่อสารพร้อมกันกับคอนโทรลเลอร์ Logix หลายตัว เช่น การใช้/การผลิต ทำให้สามารถแชร์ข้อมูลได้
3. AENT ติดตั้งเว็บเซิร์ฟเวอร์ วิศวกรไม่จำเป็นต้องใช้ซอฟต์แวร์เฉพาะ ด้วยการป้อนที่อยู่ IP ของโมดูลผ่านเบราว์เซอร์ พวกเขาสามารถดูสถานะของโมดูล สถิติเครือข่าย การกำหนดค่า IP และข้อมูลการวินิจฉัยการเชื่อมต่อ
